| 원래 장소 | 중국 |
| 브랜드 이름 | Hopda |
| 인증 | ISO,CE |
| 모델 번호 | JLK |
ACSR ACSR 케이블 제조를 위한 스트랜딩 와이어를 위한 딱딱한 프레임 케이블 제조 기계

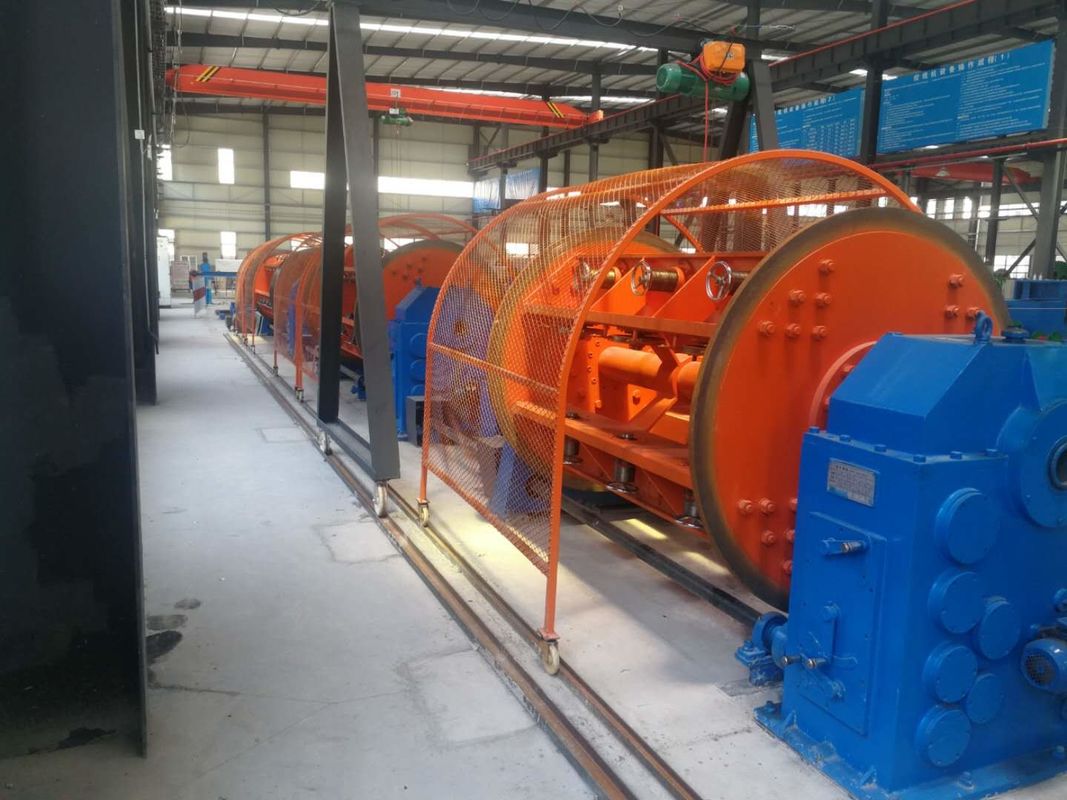

ACSR 강직 프레임 케이블 제조 기계
| 모델 (직한 스트랜드 기계) | 630 | |
| 단선 지름 (mm) | 구리 | Φ1.5-5 |
| 알루미늄 | Φ1.5-5 | |
| 최대 유선 선도자 OD (mm) | Φ35-55 | |
스트랜딩 피치 (mm) |
6 바비인 뱃살 | 51-896 |
| 12 바비인 뱃살 | 51-896 | |
| 18 바비인 (Bobbin) 에 붙은 둥지 | 63-1056 | |
| 24 바비인 에 붙는 케이지 | 71-1246 | |
| 30 바비인 에 붙는 케이지 | 87년 ~ 1553년 | |
| 카프스탄 | 캐프스탄 바퀴 지름 ((mm) | 2000 |
| 최대 추출력 (T) | 30 | |
| 바빈 크기 | 630*475*127 | |
| 중앙 배당 Bobbin | 1600*800*80 | |
| 픽업 바빈 | 2500*1500*125 | |
| 최대의 선형 출력 속도 (m/min) | 69 | |
| 중앙 높이 (mm) | 1100 | |
적용:
딱딱한 스트랜딩 기계는 둥근 선도자 또는 섹터 선도자를 회전하고 압축하는 데 사용되며 분할 선도자를 미리 나선형으로 만듭니다.
프레임 굽기 기계의 특징:
1그것은 단지 약 10 분에 대한 교체 시간, 크게 보조 시간 및 수동 투자를 줄이는, 와이어 릴의 빠르고 자동 교체 달성 할 수 있습니다.그리고 생산의 효율성을 향상
2무인 조작 및 정보 관리를 달성 할 수 있습니다. 와이어 드래잉 머신에서 프레임 트위싱 머신까지
3현저하게 철 회로에 의해 작업 공간의 점유를 줄이고, 공간을 절약하고, 깔끔하고 질서있는 철 회로를 보장하고, 작업 환경을 개선
제품 설명:
ACSR (알루미늄 선도체 강철) 단단한 프레임 케이블 제조 기계는 ACSR 케이블 제조에 사용되는 전문 장비입니다.ACSR 케이블은 높은 강도와 전도성으로 인해 상공 전력 전송 선에 널리 사용됩니다..
다음은 ACSR 딱딱한 프레임 케이블 제조 기계의 몇 가지 주요 구성 요소와 특징입니다:
딱딱한 프레임: 기계는 견고하고 안정적인 프레임에 구축되어 스트랜딩 프로세스에 필요한 지원을 제공합니다.프레임은 케이블 제조 과정에서 가해지는 긴장과 힘에 견딜 수 있도록 설계되었습니다..
지불 시스템: 기계는 알루미늄 및 철선으로 구성된 여러 개의 릴 또는 스핀을 보유하는 지불 시스템으로 장착되어 있습니다. 이 와이어는 기계에 공급되고 ACSR 케이블을 형성하기 위해 결합됩니다.
스트랜딩 프로세스: 스트랜딩 프로세스는 ACSR 케이블을 형성하기 위해 여러 알루미늄 및 철선을 함께 굽히는 것을 포함합니다.기계는 일반적으로 함께 와이어를 구부리는 회전 스트랜딩 활 또는 디스크의 일련으로 구성됩니다밧줄 또는 디스크의 수와 배열은 원하는 밧줄 패턴과 기계의 설계에 달려 있습니다.
긴장 제어: 긴장 제어 메커니즘은 선이 스트랜딩 과정에서 일관된 긴장 상태에 노출되는 것을 보장합니다. 이것은 ACSR 케이블의 품질과 무결성을 유지하는 데 도움이됩니다.
압축 시스템: ACSR 케이블은 최적의 전도성 및 기계적 강도를 보장하기 위해 압축이 필요합니다. 기계에는 스트랜드 된 케이블에 압력을 가하는 압축 시스템이 포함 될 수 있습니다.케이블 사이의 간격을 줄이고 케이블의 성능을 향상시킵니다..
픽업 시스템: 케이블이 묶여 밀집된 후, 생성된 ACSR 케이블은 픽업 스릴에 부착됩니다.흡수 시스템에는 케이블을 릴에 균등하게 분배하기 위해 통과 메커니즘이 포함 될 수 있습니다..
제어판: 기계는 일반적으로 제어판을 장착하여 운영자가 속도, 긴장 및 스트랜딩 패턴과 같은 다양한 매개 변수를 조정 할 수 있습니다.이것은 특정 ACSR 케이블 요구 사항에 따라 기계의 작동을 정밀 조정 할 수 있습니다.
