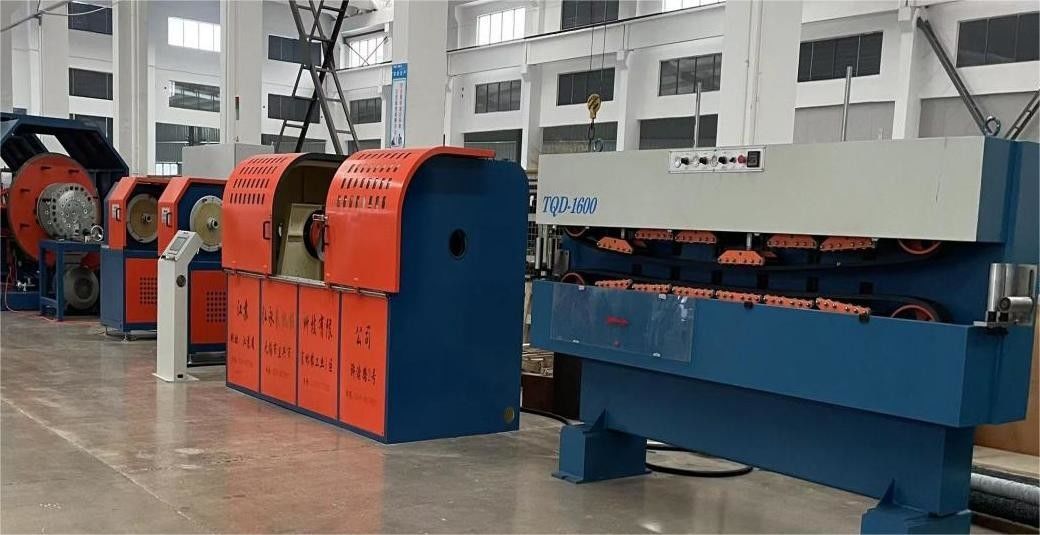

60m/min 싱글 트위스트 스트랜딩 머신 캔티레버 더블 트위스트 스트랜더

낮은 소음 구리 와이어 이중 트위스트 스트랜딩 머신

기술 사양

적용:

구리 선도자, 알루미늄 합금 선도자 등을 뭉치로 굽는 데 적합하며 케이블 코어 와이어를 굽는 데 적합합니다.

특징:

• 기계는 인간-기계 인터페이스를 가진 PLC에 의해 제어됩니다. 디지털 제어 기술과 PLC 프로그래밍은 전체 제어 시스템의 신뢰성을 보장합니다.스트랜트 피치 터치 화면을 사용하여 유연하게 설정할 수 있습니다.
• 탄소 섬유로 만든 활을 사용해서 고강하고 가볍습니다.
• 보우, 트랙션, 그리고 픽업 시스템은 모두 독립적인 모터를 사용합니다.
• 매우 높은 효율성: 이중 트위스트 벙커의 생산 효율성은 딱딱한 스트랜더의 약 3배나 높습니다.

제품 설명:

"저소음 구리 와이어 더블 트위스트 스트랜딩 머신"은 와이어 제조 산업에서 사용되는 전문 장비입니다.여러 구리 와이어 를 묶거나 굽혀서 케이블 또는 뭉치 와이어 를 만드는 데 사용 됩니다.

"Low Noise"라는 용어는 이 기계가 스트랜딩 과정에서 발생하는 소음을 최소화하도록 설계되었다는 것을 암시합니다.이 특징은 생산 환경의 노이즈 오염을 줄이거나 작업자에게 더 편안한 작업 환경을 제공하는 데 도움이 될 수 있습니다..

이 기계 는 "더블 트위스트" 메커니즘 을 사용 합니다. 즉, 이 기계 는 두 가지 방향 으로 동시다발적으로 와이어 를 굽혀 단단 히 묶인 케이블 을 만들어 냅니다.이 이중 회전 작용 결과 케이블의 안정성 및 무결성을 향상시키는 데 도움이됩니다.

기계의 주요 목적은 "Bunching Wire"를 만드는 것입니다. Bunching wire는 여러 개의 개별 전선을 함께 굽혀서 형성되는 케이블 또는 전선을 의미합니다.이 과정 은 총체 로 와이어 의 유연성 과 강도 를 증가 시킨다, 다양한 용도로 적합합니다.

저소음 구리 와이어 이중 트위스트 스트랜딩 머신을 사용할 때, 구리 와이어는 기계에 공급되고 기계는 제어 된 방식으로 함께 굽습니다.결과 케이블 또는 뭉치 와이어는 회전 된 와이어 수와 같은 요소에 따라 다른 특성을 가질 수 있습니다., 회전 방향과 정도, 그리고 응용 프로그램의 특수 요구 사항.

이중 회전 스트랜딩 프로세스는 구리 뿐만 아니라 다른 종류의 와이어에도 적용될 수 있다는 점에 주목할 필요가 있습니다.기계는 구리 와이어 스트랜딩을 위해 특별히 설계되었습니다.그 결과 된 덩치 와이어는 유연하고 견고한 케이블이 필요한 통신, 전력 유통 및 전기 배선과 같은 다양한 산업에 사용될 수 있습니다.

성능 특성:

1. 적용 가능한 코어 와이어: Ф0.6-6.0mm.
2. 선의 바깥 지름: MAXФ15mm,
3. 회전거리가 20~200mm입니다.
4. 스킬 지름: F800mm
5. 랜티레버 싱글 윈치 속도: 600 rpm
6. 방향: 왼쪽과 오른쪽 "S", "Z"를 교환 할 수 있습니다.
7. 작동 모드: 터치 스크린 작동
8. 생산 라인 속도: 0-60m/min

800 칸티레버 단일 린치:

1. 주 모터: 11KW
2. 주 인버터: 11KW
3. 브레이크: 10kg의 공기 디스크 브레이크
4. 속도 조절 모터: 3.7KW
5. 변속기: 3.7KW
6. 트래버스: 모터는 케이블 배열을 위한 리드 스크루를 구동한다. 모터: 힘 1/2HP, 감소 비율: 6:1,
7. 픽업 릴의 사양: Φ800
8. 릴 잠금: 수동 잠금
9. 릴 리프트: 전기 수압 리프트.
10. 인간-기계 인터페이스 작동: 회전 거리, 속도, 미터는 언제든지 기록, 표시 및 설정 될 수 있으며, 공통
11. 결함 표시, 컬러 터치 스크린: 8 색상 6 인치.
12. PLC 프로그래밍 컨트롤러 사양 모델: SIEMENS S7-200 CPU266
13. 로터리 인코더의 사양 및 모델: 일본 라인랜드 CB-2000HC
14. 측정기 유형: 측정기는 기계에 기록되어 터치 화면에 표시됩니다.
15. 단속형 계측기가 정지된 경보 및 정지
16. 안전 운용 한계
