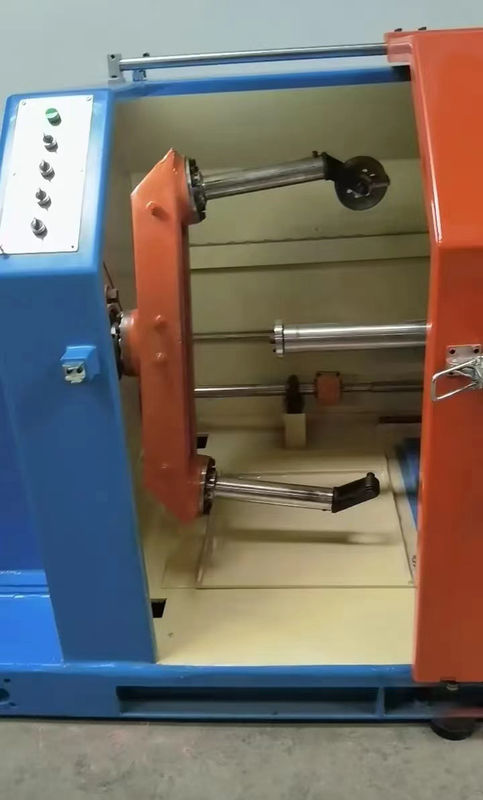

데이터 케이블을 위한 공기 1000rpm 단일 트위스트 케이블링 기계

데이터 케이블을 위한 공기 1000rpm 단일 트위스트 케이블링 기계

기술 사양

어플리케이션n

데이터 케이블 (cat5e/cat6/cat6a/cat7) 및 복수 스트랜드 코어 케이블에 적용됩니다.

그리고 그 사이에 굽는 것과 엮는 것.

특징:

l 롤링 박스는 슬라이드 경로를 따라 트레이를 왼쪽과 오른쪽으로 움직이며, 안정적인 피치와 단계없는 조정과 함께, 스트랜딩 와이어 케이블은 균형 잡힌 긴장과 함께 깔끔하게 배치됩니다.

l 전통적인 단일 가닥 기계와 비교했을 때, 고속으로 나사 막대기가 깨지는 것을 피하는 장점이 있습니다.

트레이의 로딩과 배하는 노동 소비가 낮아 간단합니다.

l 컴퓨터 제어 된 피치, 긴장 방지 traksion wheel, 이동 전선 케이블 통과 경로, 전선 케이블 곡선을 줄이기 위해 traksion wheel 지름을 증가.

l 밧줄로 묶인 주 단위는 캔티레버 팔 구조, 낮은 회전 관동력, 높은 rpm 및 안정적인 속도를 가진 회전하는 몸체를 가지고 있습니다.

제품 설명:

데이터 케이블용 공기 1000rpm 단일 트위스트 케이블링 기계는 트위스트 데이터 케이블의 생산에 사용되는 특정 유형의 케이블링 기계입니다.이 기계의 주요 특징은 다음과 같습니다:

1. 공기 작동: 기계는 다양한 구성 요소를 구동하고 제어하기 위해 공기 힘을 사용합니다. 공기 시스템은 압축 공기 또는 가스를 사용하여 기계적 움직임을 생성합니다.정확하고 효율적인 작동을 허용합니다..

2. 싱글 트위스트 구성: 기계는 단일 트위스트 케이블링을 위해 설계되었으며, 여러 개의 전도기 또는 전선이 데이터 케이블을 형성하기 위해 함께 굽어집니다.기계는 일반적으로 원하는 케이블 구조를 만들기 위해 나선 모양의 패턴에서 전도자를 구부리는 회전 부품으로 구성됩니다.

3. 속도: 기계는 1 분당 1000 회전 (rpm) 의 최대 속도에서 작동합니다. 높은 속도 능력은 데이터 케이블의 효율적인 생산을 허용합니다.

4. 데이터 케이블 응용: 기계는 디지털 신호 또는 데이터를 전송하는 데 사용되는 데이터 케이블의 생산을 위해 특별히 설계되었습니다.이 케이블은 일반적으로 컴퓨터 네트워크에 사용됩니다, 통신 및 기타 데이터 전송 응용 프로그램.

5. 텐션 제어: 기계는 케이블링 과정 동안 전도기가 일관성있는 텐션에 노출되는 것을 보장하기 위해 텐션 제어 장치가 장착되어 있습니다.이것은 생산되는 휘어진 데이터 케이블의 품질과 무결성을 유지하는 데 도움이됩니다.

6. 제어판: 기계는 일반적으로 제어판을 장착하여 운영자가 속도, 긴장 및 트위스 방향과 같은 다양한 매개 변수를 모니터링하고 조정 할 수 있습니다.제어 패널은 설정 및 기계의 작동 매개 변수를 수정하는 인터페이스를 제공합니다.

7. 안전 기능: 기계는 안전 작동을 보장하고 사고를 예방하기 위해 비상 정지 버튼, 보호 커버 및 센서와 같은 안전 기능을 통합 할 수 있습니다.

성능
이 기계는 PLC 절차, 인버터 속도 조절 제어, 공기 제어, 캔티레버 케이블 회전 운동,스핀 카프스탄 수납 운동과 회전 가로 운동은 기계 연결과 공기 연결을 통해 이중 제어됩니다.그래서, 시작부터 우수한 타이밍 성능.
정상 작동, 느린 정지 및 비상 정지 조건,이 외에도,정확한 턴 피치도 동시에 작은 오류와 함께 보장됩니다.이러한 케이블 시리즈는 생산 라인의 설계에서 독특합니다.첨단 기술로 케이블 및 포장을 대량 생산하는 데 선호되는 제품입니다.
