630 코어 와이어용 단회 윙 펀칭 머신

630 코어 와이어용 단회 윙 펀칭 머신

기술 사양

어플리케이션n

데이터 케이블 (cat5e/cat6/cat6a/cat7) 및 복수 스트랜드 코어 케이블에 적용됩니다.

그리고 그 사이에 굽는 것과 엮는 것.

특징:

l 롤링 박스는 슬라이드 경로를 따라 트레이를 왼쪽과 오른쪽으로 움직이며, 안정적인 피치와 단계없는 조정과 함께, 스트랜딩 와이어 케이블은 균형 잡힌 긴장과 함께 깔끔하게 배치됩니다.

l 전통적인 단일 가닥 기계와 비교했을 때, 고속으로 나사 막대기가 깨지는 것을 피하는 장점이 있습니다.

트레이의 로딩과 배하는 노동 소비가 낮아 간단합니다.

l 컴퓨터 제어 된 피치, 긴장 방지 traksion wheel, 이동 전선 케이블 통과 경로, 전선 케이블 곡선을 줄이기 위해 traksion wheel 지름을 증가.

l 밧줄로 묶인 주 단위는 캔티레버 팔 구조, 낮은 회전 관동력, 높은 rpm 및 안정적인 속도를 가진 회전하는 몸체를 가지고 있습니다.

제품 설명:

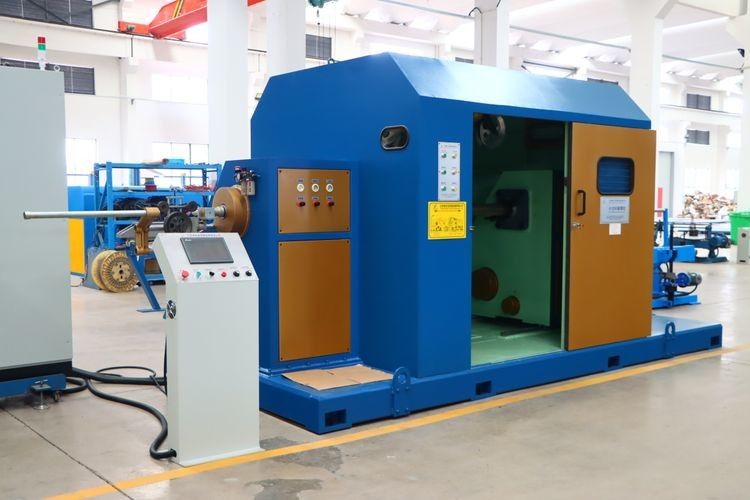

630 캔티레버 단일 트위스트 펀칭 머신 (Cantilever Single Twist Bunching Machine) 은 코어 와이어 (core wire) 를 위한 특정 유형의 기계로, 특히 코어 와이어 (core wires) 를 위한 트위스트 와이어 펀치를 생산하는데 사용된다.이 기계의 주요 특징은 다음과 같습니다:

1. 와이어 크기: 기계는 특정 크기 범위의 핵심 와이어를 처리하도록 설계되었습니다."630" 사양은 기계에 의해 처리 될 수 있는 코어 와이어의 최대 외부 지름 또는 가로 면적을 나타냅니다.이 사양은 기계에 사용할 수 있는 코어 와이어의 크기를 결정합니다.

2. 캔티레버 설계: 기계는 회전 구성 요소를 지원하는 확장 된 팔 또는 빔을 포함하는 캔티레버 디자인을 갖추고 있습니다.이 설계는 회전 과정 동안 안정성 및 유연성을 제공합니다, 회전 영역에 쉽게 접근 할 수 있고 핵심 케이블을 편리하게 로딩하고 풀 수 있습니다.

3. 싱글 트위스트 갱칭 구성: 기계는 단일 트위스트 갱칭 구성을 사용하여 코어 와이어가 나선 패턴으로 함께 얽혀 와이어 뭉치를 형성합니다.이 구성은 안정적이고 신뢰할 수 있는 와이어 뭉치를 만들기 위해 핵심 전선을 안전하게 함께 유지 보장.

4. 뭉치 과정: 기계는 중심 와이어를 함께 뭉쳐 단단하게 묶인 와이어 구조를 형성하는 회전 구성 요소를 포함합니다.덩어리 과정은 핵심 전선이 적절하게 배치되고 기능적인 전선 뭉치를 만들기 위해 함께 유지 보장.

5. 긴장 제어: 기계는 뭉치 과정 동안 핵심 전선에 일관된 긴장 상태를 유지하기 위해 긴장 제어 메커니즘이 장착되어 있습니다.이것은 생산되는 휘어진 와이어 뭉치의 품질과 무결성을 보장하는 데 도움이됩니다.

6. 제어판: 기계는 일반적으로 제어판을 갖추고 있으며, 운영자가 속도, 긴장 및 트위스 방향과 같은 다양한 매개 변수를 모니터링하고 조정 할 수 있습니다.제어 패널은 설정 및 기계의 작동 매개 변수를 수정하는 인터페이스를 제공합니다.

7. 안전 기능: 기계에는 안전 작동을 보장하고 사고를 방지하기 위해 비상 정지 버튼, 보호 커버 및 센서와 같은 안전 기능이 포함 될 수 있습니다.

성능
이 기계는 PLC 절차, 인버터 속도 조절 제어, 공기 제어, 캔티레버 케이블 회전 운동,스핀 카프스탄 수납 운동과 회전 가로 운동은 기계 연결과 공기 연결을 통해 이중 제어됩니다.그래서, 시작부터 우수한 타이밍 성능.
정상 작동, 느린 정지 및 비상 정지 조건,이 외에도,정확한 턴 피치도 동시에 작은 오류와 함께 보장됩니다.이러한 케이블 시리즈는 생산 라인의 설계에서 독특합니다.첨단 기술로 케이블 및 포장을 대량 생산하는 데 선호되는 제품입니다.

3기술 매개 변수
